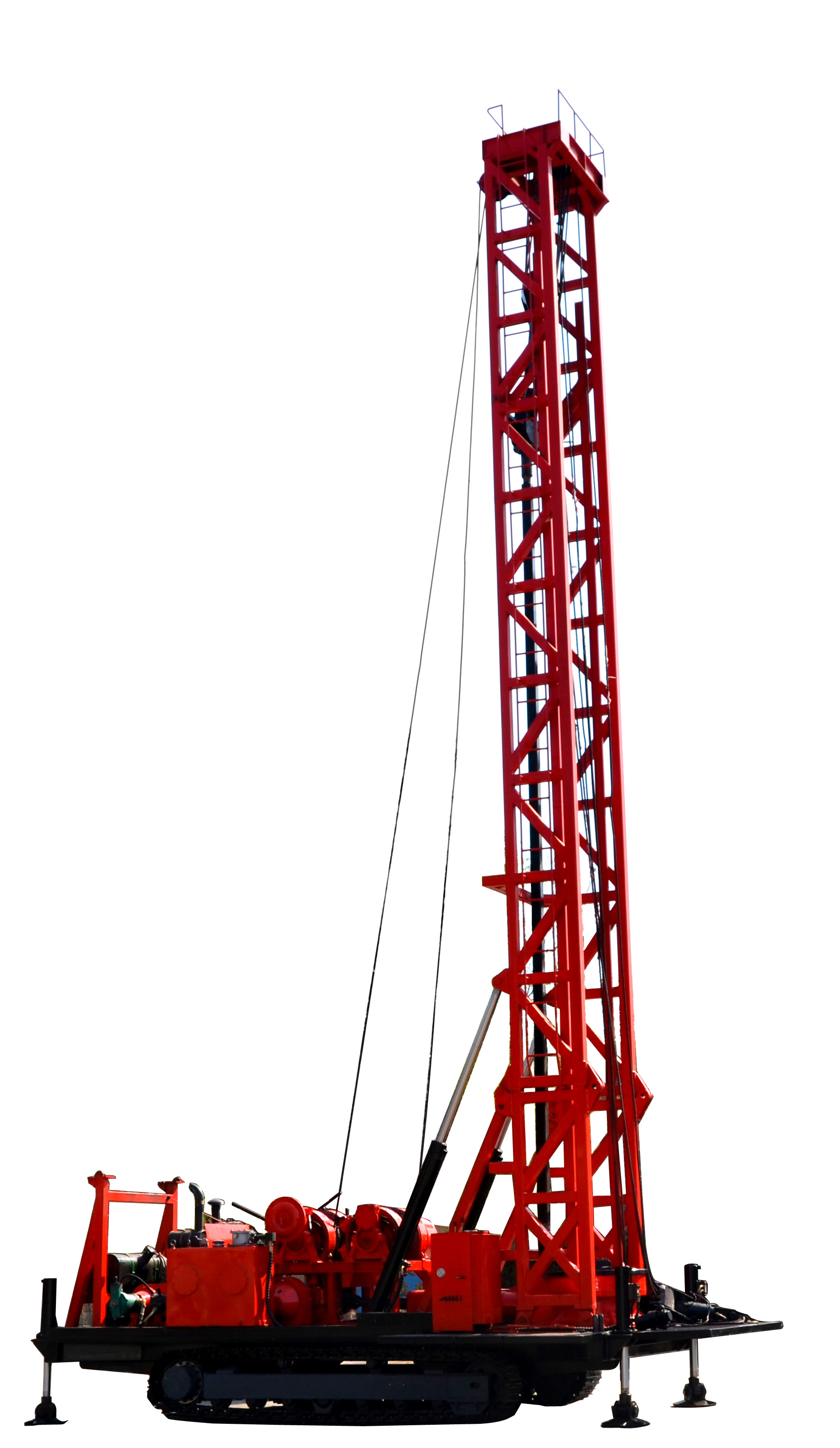

SPL800
鉆機概述
SPL800鉆機是裝在履帶底盤上的轉盤式水井鉆機，可自行移動，方便短距離移動孔位。該鉆機配有液壓起落的K型鉆塔，起落塔方便。鉆機底座配有4個液壓支腿，便于鉆機的調平、提高鉆機工作的穩定性。和散裝水井鉆機相比，大大縮短了開鉆的準備時間。配備同規格的雙卷揚機系統，加接鉆桿時間大幅縮短。
鉆機適用于第四紀中、細顆粒地層及一般軟巖石層鉆孔。
主要特點
SPL800鉆機是裝載在履帶底盤上、轉盤式、機械傳動、機械操縱鉆機。它具有以下特點：
1、雙卷揚機、轉盤式鉆機，履帶行走，配有K型鉆塔，塔機一體，整體性好，方便短距離移動孔位。
2、擰卸鉆桿方便。雙卷揚、雙滑車，一個卷揚用于吊水龍頭和主動鉆桿懸掛在讓位滑道內，讓出孔口位置；另一個卷揚用于擰卸機下鉆桿。K型鉆塔，讓位滑道，解決主動鉆桿放置，實現塔上無人作業，大大提高加接鉆桿的效率。
3、孔口操作方便。孔口前面和左右側面安裝操作平臺，操作空間大。平臺前安裝滑道，方便接卸鉆桿。
4、鉆塔可折疊，方便運輸及穩定行走。
5、機械擰卸鉆桿，配備了液壓動力鉗，在長時間提下鉆具時使用液壓動力鉗擰卸鉆桿，也可以用轉盤撞擊擰卸鉆具，可減少鉆桿絲扣的磨損，降低勞動強度。
技術參數
3.1 鉆井深度 800 500
3.2 鉆桿直徑 ∮89 ∮114
3.3 轉盤
3.3.1 型式 撥杠式帶孔口板
3.3.2 通孔直徑 ∮435
3.3.3 扭矩(kN.m) 5.02；2.81；1.57
3.3.4 轉速(r/mim)正反 56； 100； 180
3.4 前卷揚機
3.4.1 型式：行星式卷揚機
3.4.2 單繩提升能力(kN) 40； 20； 11
3.4.3 單繩提升速度(第三層)(m/s) 0.89； 1.57； 2.82
3.4.4 卷筒直徑 ∮350
3.4.5 鋼絲繩直徑 ∮19.5
3.4.6 鋼絲繩容量 100
3.5 后卷揚機
3.5.1 型式：行星式卷揚機
3.5.2 單繩提升能力(kN) 40； 20； 11； 7.5
3.5.3 單繩許用提升速度(m/s) 0.89； 1.57； 2.82；4.02
3.5.5 卷筒直徑 ∮350
3.5.6 鋼絲繩直徑 ∮19.5
3.5.7 鋼絲繩容量 100
3.6 鉆塔
3.6.1 型式： K 形鉆塔
3.6.2 名義高度 12.6
3.6.3 額定負荷能力(kN) 250
3.6.4 起落塔方式 油缸起落
3.7 水龍頭
3.7.1 通徑 ∮70
3.7.2 高壓膠管通徑 ∮64 ( 2 1/2" )
3.7.3 負荷能力(kN) 360
3.8 游動滑車(2個)
3.8.1 型式 3×3
3.8.2 負荷能力(kN) 180
3.9 鉆桿
3.9.1 主動鉆桿 108×108(方)×8000
3.9.2 孔內鉆桿 ∮89×6500 (用戶自備)
3.10 動力機 柴油機 WP4G80E231 60kW/r/min 濰柴
3.11 油泵 軸向柱塞泵 80YCY14-1B
80 ml/r
3.12 履帶底盤
爬坡能力 12度
行走速度 1.19 / 2.38 km/h
履帶底盤重量 3.2t
3.13 運輸狀態尺寸 10900mm×2500mm×3310mm
工作狀態尺寸 6680mm×2500mm×13740mm
3.14 整機質量 14
